MessagePosté le: Mar 13 Déc 2016, 13:02    Sujet du message: Faisceau électrique Répondre en citant

PublicitéSupprimer les publicités ?
Bonjour
Je suis a la recherche d'un schema detaille de l'alimentation + contact pour cabriolet 504 serie 1
Plus aucune fonction au tableau. clignotant voyant compteur jauge ect...
Une modification avait ete faite pour le compte tours
J'ai l'alimentation sur le fil n° 29 au connecteur du circuit imprimé
Merci d'avance
Cordialement
Revenir en haut
Visiter le site web du posteur
Trentenaire86


Hors ligne

Inscrit le: 26 Mai 2017
Messages: 7
Type de véhicule: 504 CABRIOLET
Localisation: 36- Tournon-Saint-Martin

MessagePosté le: Mer 31 Mai 2017, 17:48    Sujet du message: Faisceau électrique Répondre en citant

Bonsoir

je recherche un schéma électrique des clignotants et warning d'un 504 cabriolet 2.0 injection de 1971 pour peut être un futur achat.

Merci d'avance
Revenir en haut
showtime13


Hors ligne

Inscrit le: 20 Fév 2014
Messages: 262
Type de véhicule: C12 1974
Localisation: 13- Marseille

MessagePosté le: Jeu 1 Juin 2017, 11:11    Sujet du message: Faisceau électrique Répondre en citant

Clignotants je dois avoir, warning je dirai que ce n’apparaît de série qu'a partir de fin 74 donc je n'ai pas cela.
_________________
Passioné pas la marque au lion depuis ma naissance à montbeliard...
Revenir en haut
Trentenaire86


Hors ligne

Inscrit le: 26 Mai 2017
Messages: 7
Type de véhicule: 504 CABRIOLET
Localisation: 36- Tournon-Saint-Martin

MessagePosté le: Jeu 1 Juin 2017, 11:23    Sujet du message: Faisceau électrique Répondre en citant

Celle qu'on me propose à les clignotants et les warnings !
Revenir en haut
MARLE
Membre Amicale 504

Hors ligne

Inscrit le: 02 Sep 2009
Messages: 266
Type de véhicule: 504CC1971
Localisation: 25- Pouilley-les-Vignes

MessagePosté le: Jeu 1 Juin 2017, 14:10    Sujet du message: warning Répondre en citant

Bonjour.Mon cab de juin 1971 possède les warnings!
_________________
504CC de juin 1971. 4CV d'oct 1954 avec sa 5° roue. .
Adhérent 987.
Revenir en haut
showtime13


Hors ligne

Inscrit le: 20 Fév 2014
Messages: 262
Type de véhicule: C12 1974
Localisation: 13- Marseille

MessagePosté le: Jeu 1 Juin 2017, 14:38    Sujet du message: Faisceau électrique Répondre en citant

Ah....Est-ce d'origine, une option d'époque, ou un erreur de ma part?
_________________
Passioné pas la marque au lion depuis ma naissance à montbeliard...
Revenir en haut
Trentenaire86


Hors ligne

Inscrit le: 26 Mai 2017
Messages: 7
Type de véhicule: 504 CABRIOLET
Localisation: 36- Tournon-Saint-Martin

MessagePosté le: Jeu 1 Juin 2017, 16:39    Sujet du message: Faisceau électrique Répondre en citant

Dans les peu de documents que j'ai trouvé, il a été question de warnings.
Revenir en haut
MARLE
Membre Amicale 504

Hors ligne

Inscrit le: 02 Sep 2009
Messages: 266
Type de véhicule: 504CC1971
Localisation: 25- Pouilley-les-Vignes

MessagePosté le: Jeu 1 Juin 2017, 17:36    Sujet du message: warning Répondre en citant

Sur ma voiture il est encastré à gauche de l'allume cigare.Meme genre d'interrupteur que les autres,mais avec un témoin qui clignote lorsqu'il est en service.
_________________
504CC de juin 1971. 4CV d'oct 1954 avec sa 5° roue. .
Adhérent 987.
Revenir en haut
Trentenaire86


Hors ligne

Inscrit le: 26 Mai 2017
Messages: 7
Type de véhicule: 504 CABRIOLET
Localisation: 36- Tournon-Saint-Martin

MessagePosté le: Jeu 1 Juin 2017, 17:39    Sujet du message: Faisceau électrique Répondre en citant

c'est un peu près le même principe sur celle qu'on me propose. Mais les warnings fonctionnent, les clignotants non !!!!
Revenir en haut
BIBI63
Membre Amicale 504

Hors ligne

Inscrit le: 02 Nov 2007
Messages: 651
Type de véhicule: 504 cabriolet 1972
Localisation: 63- Les Martres de Veyre

MessagePosté le: Jeu 1 Juin 2017, 22:47    Sujet du message: Faisceau électrique Répondre en citant

Le bouton de commande des feux de détresse est le deuxième à gauche, à côté de celui des essuie-glaces.
Jusqu'en 74, le livret de conduite dit "pour certains pays" A partir de 75 "sauf Italie"
Ca veut dire qu'il est sur qu'ils étaient de série en France à partir de 75. Avant ce n'est pas dit.
Autant que je me souvienne, le mien de 72 ne les avait pas quand je l'ai acheté en 83, mais à l'époque beaucoup d'utilisateurs les installaient, vu que c'était obligatoire depuis 79 sur les voitures neuves.
En regardant les catalogues publicitaires, avant 75, on ne voit pas le logo "warning" sur le bouton, qui ressemble aux boutons factices en dessous.
_________________
Délégué Auvergne
B12 1972, B12 1974(en pièces détachées)
Revenir en haut
showtime13


Hors ligne

Inscrit le: 20 Fév 2014
Messages: 262
Type de véhicule: C12 1974
Localisation: 13- Marseille

MessagePosté le: Ven 2 Juin 2017, 08:57    Sujet du message: Faisceau électrique Répondre en citant

Oui, je parle en connaissance...05/74 pas de warning sur le mien..
_________________
Passioné pas la marque au lion depuis ma naissance à montbeliard...
Revenir en haut
MARLE
Membre Amicale 504

Hors ligne

Inscrit le: 02 Sep 2009
Messages: 266
Type de véhicule: 504CC1971
Localisation: 25- Pouilley-les-Vignes

MessagePosté le: Ven 2 Juin 2017, 09:45    Sujet du message: warning Répondre en citant

Je me suis trompé.En effet le bouton est bien situé entre le bouton essuie glace et la montre.En controlant les warnings je viens de constater que le coté gauche ne fonctionne pas.Celui qui est près du cendrier est celui des antis brouillard.
_________________
504CC de juin 1971. 4CV d'oct 1954 avec sa 5° roue. .
Adhérent 987.
Revenir en haut
Trentenaire86


Hors ligne

Inscrit le: 26 Mai 2017
Messages: 7
Type de véhicule: 504 CABRIOLET
Localisation: 36- Tournon-Saint-Martin

MessagePosté le: Ven 2 Juin 2017, 10:15    Sujet du message: Faisceau électrique Répondre en citant

Je vais me debrouiller !
Revenir en haut
showtime13


Hors ligne

Inscrit le: 20 Fév 2014
Messages: 262
Type de véhicule: C12 1974
Localisation: 13- Marseille

MessagePosté le: Jeu 8 Juin 2017, 09:15    Sujet du message: Faisceau électrique Répondre en citant

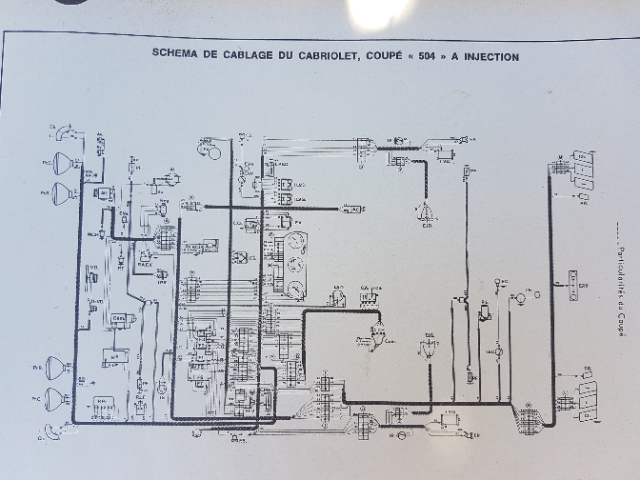

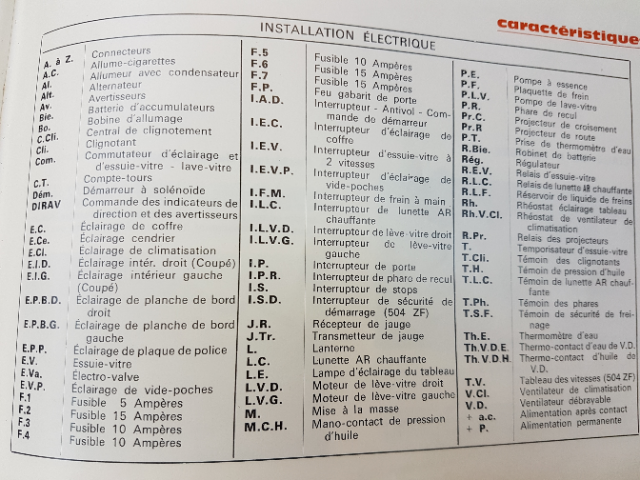

Peut-etre ca pourra servir ...






_________________
Passioné pas la marque au lion depuis ma naissance à montbeliard...
Revenir en haut
Trentenaire86


Hors ligne

Inscrit le: 26 Mai 2017
Messages: 7
Type de véhicule: 504 CABRIOLET
Localisation: 36- Tournon-Saint-Martin

MessagePosté le: Ven 9 Juin 2017, 14:03    Sujet du message: Faisceau électrique Répondre en citant

Merci beaucoup ! Cool
