Fixation ampoules et réglages phares série 1 CC
Aller à la page: 1, 2, 3  >

Poster un nouveau sujet   Répondre au sujet    Forum de l'Amicale 504 Index du Forum -> Entretien et Restauration -> Electricité et éclairage
Sujet précédent :: Sujet suivant
Auteur Message
bumerle
Membre Amicale 504

Hors ligne

Inscrit le: 18 Mar 2015
Messages: 50
Type de véhicule: 504B12 CAB 2L 1973
Localisation: 67- Strasbourg

MessagePosté le: Mar 16 Fév 2016, 21:41    Sujet du message: Fixation ampoules et réglages phares série 1 CC Répondre en citant

PublicitéSupprimer les publicités ?
Hello
J'ai fait rénover et rechromer (à prix d'or!!) les paraboles et verres des 4 phares de ma 504 Cab de 1973 série 1.
Mais pas mal d'années ont passé depuis le démontage, j'avais pas fait de croquis à l'époque:
et là je ne comprends pas trop comment ils sont montées, il doit manquer des trucs:
- pour tenir l'ampoule, il y a une fixation sur l'arrière de la parabole, voir photo?
- comment sont fixées les paraboles dans leur cuve? Il faut visser le cerclage en inox par dessus l'avant du verre, mais comment?
- comment ça se règle les phares (car je pense que le futur contrôle technique vérifiera leur faisceau)?

Quelqu'un aurait-il des photos et un schéma détaillé SVP?

Merci
Christian


Si ça intéresse quelqu'un pour la rénovation d'un phare c'est 150 € chez "Automobiles ancienne Stoeckel", 67150 Erstein (Alsace): démontage du verre, chromage, recollage du verre.
_________________
Elle est jolie dans le garage. Mais elle serait plus belle sur la route! (en 2016 j'espère)
Revenir en haut
barronB14


Hors ligne

Inscrit le: 23 Oct 2006
Messages: 2 235
Type de véhicule: cab auto 1972
Localisation: 93-33

MessagePosté le: Mer 17 Fév 2016, 11:25    Sujet du message: Fixation ampoules et réglages phares série 1 CC Répondre en citant

bjr ,ce n'est pas la bonne ampoule et ,il te manque l'epingle souple qui tient l'ampoule ,et sur le bas du pahare tu dois avoir deux petites vis pour le reglage
Wink


http://amicale.504.discuforum.info/t4015-VERRE-DE-PHARE.htm



_________________
porsche 993 targa , DS4 180 cv EAT6
Revenir en haut
bumerle
Membre Amicale 504

Hors ligne

Inscrit le: 18 Mar 2015
Messages: 50
Type de véhicule: 504B12 CAB 2L 1973
Localisation: 67- Strasbourg

MessagePosté le: Mer 17 Fév 2016, 19:52    Sujet du message: Fixation ampoules et réglages phares série 1 CC Répondre en citant

OK. quelle est la référence de l'ampoule SVP? Et de l'épingle souple, ça se rachète quelque part?
_________________
Elle est jolie dans le garage. Mais elle serait plus belle sur la route! (en 2016 j'espère)
Revenir en haut
BIBI63
Membre Amicale 504

Hors ligne

Inscrit le: 02 Nov 2007
Messages: 648
Type de véhicule: 504 cabriolet 1972
Localisation: 63- Les Martres de Veyre

MessagePosté le: Jeu 18 Fév 2016, 10:46    Sujet du message: Fixation ampoules et réglages phares série 1 CC Répondre en citant

Pour les ampoules il faut monter des H1.
_________________
Délégué Auvergne
B12 1972, B12 1974(en pièces détachées)
Revenir en haut
Phil Traere


Hors ligne

Inscrit le: 01 Nov 2006
Messages: 1 524
Type de véhicule: 504 Cabriolet
Localisation: 44- LOIRE-ATLANTIQUE

MessagePosté le: Jeu 18 Fév 2016, 13:02    Sujet du message: Fixation ampoules et réglages phares série 1 CC Répondre en citant



Phil
Revenir en haut
Visiter le site web du posteur
barronB14


Hors ligne

Inscrit le: 23 Oct 2006
Messages: 2 235
Type de véhicule: cab auto 1972
Localisation: 93-33

MessagePosté le: Jeu 18 Fév 2016, 16:43    Sujet du message: Fixation ampoules et réglages phares série 1 CC Répondre en citant

Okay
_________________
porsche 993 targa , DS4 180 cv EAT6
Revenir en haut
BIBI63
Membre Amicale 504

Hors ligne

Inscrit le: 02 Nov 2007
Messages: 648
Type de véhicule: 504 cabriolet 1972
Localisation: 63- Les Martres de Veyre

MessagePosté le: Sam 20 Fév 2016, 21:03    Sujet du message: Fixation ampoules et réglages phares série 1 CC Répondre en citant

Pas évident de trouver les épingles au détail, mais il doit y avoir moyen d'en fabriquer en corde à piano.
_________________
Délégué Auvergne
B12 1972, B12 1974(en pièces détachées)
Revenir en haut
BIBI63
Membre Amicale 504

Hors ligne

Inscrit le: 02 Nov 2007
Messages: 648
Type de véhicule: 504 cabriolet 1972
Localisation: 63- Les Martres de Veyre

MessagePosté le: Dim 21 Fév 2016, 12:55    Sujet du message: Fixation ampoules et réglages phares série 1 CC Répondre en citant

Voila ce que ça donne une fois monté:

_________________
Délégué Auvergne
B12 1972, B12 1974(en pièces détachées)
Revenir en haut
bumerle
Membre Amicale 504

Hors ligne

Inscrit le: 18 Mar 2015
Messages: 50
Type de véhicule: 504B12 CAB 2L 1973
Localisation: 67- Strasbourg

MessagePosté le: Dim 21 Fév 2016, 16:25    Sujet du message: Fixation ampoules et réglages phares série 1 CC Répondre en citant

Merci à vous barronB14, Phil Traere et BIBI63.
Maintenant je vois à quoi ça ressemble ces attaches. Hélas impossible de mettre la main dessus dans mes pièces détachées, je vais donc devoir tout racheter Sad
_________________
Elle est jolie dans le garage. Mais elle serait plus belle sur la route! (en 2016 j'espère)
Revenir en haut
barronB14


Hors ligne

Inscrit le: 23 Oct 2006
Messages: 2 235
Type de véhicule: cab auto 1972
Localisation: 93-33

MessagePosté le: Dim 21 Fév 2016, 18:38    Sujet du message: Fixation ampoules et réglages phares série 1 CC Répondre en citant

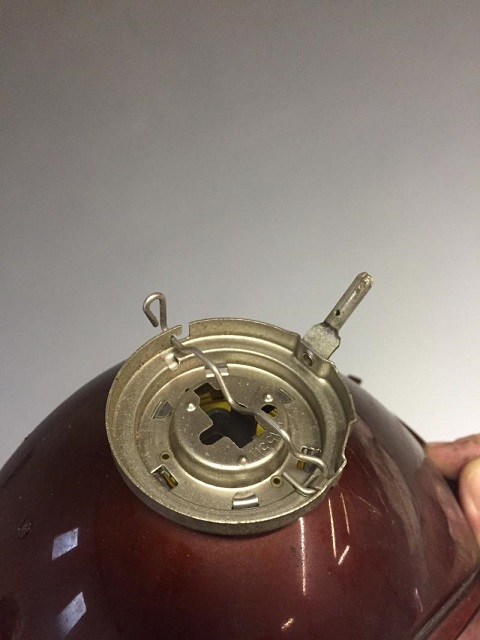

j'ai ce modèle a une épingle


_________________
porsche 993 targa , DS4 180 cv EAT6
Revenir en haut
bumerle
Membre Amicale 504

Hors ligne

Inscrit le: 18 Mar 2015
Messages: 50
Type de véhicule: 504B12 CAB 2L 1973
Localisation: 67- Strasbourg

MessagePosté le: Lun 22 Fév 2016, 17:18    Sujet du message: Fixation ampoules et réglages phares série 1 CC Répondre en citant

Ca c'est super comme photo, merci barronB14
Je me demande si ce genre de support est "standard"? (c-à-d qu'on le retrouve aussi à l'arrière des feux de berlines 504 voire d'autres modèles?)
 Ce serait plus facile à trouver  Smile
_________________
Elle est jolie dans le garage. Mais elle serait plus belle sur la route! (en 2016 j'espère)
Revenir en haut
barronB14


Hors ligne

Inscrit le: 23 Oct 2006
Messages: 2 235
Type de véhicule: cab auto 1972
Localisation: 93-33

MessagePosté le: Lun 22 Fév 2016, 18:07    Sujet du message: Fixation ampoules et réglages phares série 1 CC Répondre en citant

si je comprends bien il te manque çà ?



peux tu faire une photo plus large de la parabole sans l'ampoule ?
_________________
porsche 993 targa , DS4 180 cv EAT6
Revenir en haut
bumerle
Membre Amicale 504

Hors ligne

Inscrit le: 18 Mar 2015
Messages: 50
Type de véhicule: 504B12 CAB 2L 1973
Localisation: 67- Strasbourg

MessagePosté le: Lun 22 Fév 2016, 22:12    Sujet du message: Fixation ampoules et réglages phares série 1 CC Répondre en citant

Oui la voici.

_________________
Elle est jolie dans le garage. Mais elle serait plus belle sur la route! (en 2016 j'espère)
Revenir en haut
barronB14


Hors ligne

Inscrit le: 23 Oct 2006
Messages: 2 235
Type de véhicule: cab auto 1972
Localisation: 93-33

MessagePosté le: Mar 23 Fév 2016, 09:47    Sujet du message: Fixation ampoules et réglages phares série 1 CC Répondre en citant

la tu dois avoir deux petites vis pour le reglage

_________________
porsche 993 targa , DS4 180 cv EAT6
Revenir en haut
bumerle
Membre Amicale 504

Hors ligne

Inscrit le: 18 Mar 2015
Messages: 50
Type de véhicule: 504B12 CAB 2L 1973
Localisation: 67- Strasbourg

MessagePosté le: Mar 23 Fév 2016, 14:15    Sujet du message: Fixation ampoules et réglages phares série 1 CC Répondre en citant

OK merci barronB14. j'ai en fait retrouvé ces vis, elles sont fendues en leur extrémité pour permettre le réglage.
 Pour la pièce recevant l'ampoule par contre, je n'ai (plus) rien  Sad
_________________
Elle est jolie dans le garage. Mais elle serait plus belle sur la route! (en 2016 j'espère)
Revenir en haut
