Témoin lumineux tableau de bord
Aller à la page: <  1, 2

Poster un nouveau sujet   Répondre au sujet    Forum de l'Amicale 504 Index du Forum -> Entretien et Restauration -> Electricité et éclairage
Sujet précédent :: Sujet suivant
Auteur Message
Taratata
Membre Amicale 504

Hors ligne

Inscrit le: 21 Mar 2016
Messages: 106
Type de véhicule: B31 1975
Localisation: 31- Toulouse

MessagePosté le: Jeu 3 Aoû 2017, 23:26    Sujet du message: Témoin lumineux tableau de bord Répondre en citant

PublicitéSupprimer les publicités ?
Merci Auguste,
L'aiguille était en position normale, partie centrale plutôt basse même.....
Je ne l'ai pas rallumée depuis, je le ferai demain ou samedi. Si c'est la température et que mon aiguille ne fonctionne pas , le voyant sera éteint à froid.....
Je trouve curieux que la fonction de ce voyant ne soit pas indiquée sur le livret...
Revenir en haut
Auguste
Membre Amicale 504

Hors ligne

Inscrit le: 05 Mar 2008
Messages: 346
Type de véhicule: 504 C31 et C12
Localisation: 52- Langres

MessagePosté le: Ven 4 Aoû 2017, 09:55    Sujet du message: Témoin lumineux tableau de bord Répondre en citant

Peut-être le fil débranché ou dénudé à un endroit qui touche la masse .............




Revenir en haut
Taratata
Membre Amicale 504

Hors ligne

Inscrit le: 21 Mar 2016
Messages: 106
Type de véhicule: B31 1975
Localisation: 31- Toulouse

MessagePosté le: Ven 4 Aoû 2017, 11:10    Sujet du message: Témoin lumineux tableau de bord Répondre en citant

Merci pour ton document.
Tu pourrais me dire d'où il provient ? en fait mon compteur est légèrement différent , j'ai un compteur de vitesse qui va jusqu'à 220 , et sur mon livret ( avec compteur 220 ) , il n'y a pas de repère sur ce voyant , et rien dans la légende ....


Je vais tout de même faire les verif ce soir ou demain .....juste avant de partir en vacances.....entre deux préparation de valises !!
Revenir en haut
barronB14


Hors ligne

Inscrit le: 23 Oct 2006
Messages: 2 236
Type de véhicule: cab auto 1972
Localisation: 93-33

MessagePosté le: Ven 4 Aoû 2017, 16:02    Sujet du message: Témoin lumineux tableau de bord Répondre en citant

sur mon cab de 72 , le 5 ne servait a rien ,j'y ai installé le temoin des feux de detresse
_________________
porsche 993 targa , DS4 180 cv EAT6
Revenir en haut
Auguste
Membre Amicale 504

Hors ligne

Inscrit le: 05 Mar 2008
Messages: 346
Type de véhicule: 504 C31 et C12
Localisation: 52- Langres

MessagePosté le: Ven 4 Aoû 2017, 22:02    Sujet du message: Témoin lumineux tableau de bord Répondre en citant

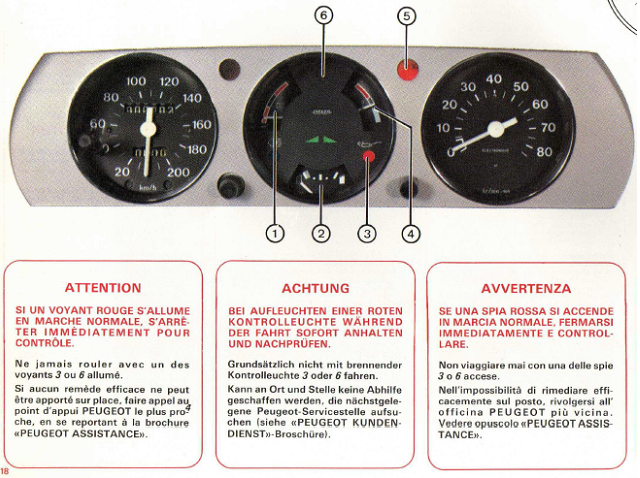

Cette photo provient d un livret de bord de 1980.
Le compteur est gradué á 200 sur 4 cylindres et 220 sur V6
Les livrets de bord sont visibles dans le CD n 5 donné á l adhesion par l amicale.
Revenir en haut
BIBI63
Membre Amicale 504

Hors ligne

Inscrit le: 02 Nov 2007
Messages: 651
Type de véhicule: 504 cabriolet 1972
Localisation: 63- Les Martres de Veyre

MessagePosté le: Sam 5 Aoû 2017, 13:22    Sujet du message: Témoin lumineux tableau de bord Répondre en citant

Ou sur la clef USB pour les amicalistes plus récents!
Sur le livret 75, ce voyant n'est pas repéré, il ne devait donc pas être utilisé. Un précédent propriétaire l'avait peut-être branché pour une autre fonction (comme barronB14)
_________________
Délégué Auvergne
B12 1972, B12 1974(en pièces détachées)
Revenir en haut
Taratata
Membre Amicale 504

Hors ligne

Inscrit le: 21 Mar 2016
Messages: 106
Type de véhicule: B31 1975
Localisation: 31- Toulouse

MessagePosté le: Sam 5 Aoû 2017, 18:48    Sujet du message: Témoin lumineux tableau de bord Répondre en citant

Bonjour,
Je viens d'aller vérifier,....donc j'élimine la chauffe moteur car le voyant s'allume moteur froid.


Par contre je crois que la piste de Biibi est la bonne , je m'explique : ce voyant qui ne devrait pas être raccorder sur mon modèle , s'allume aussi lorsque je mets le contact  , alors que le voyant de frein qui devrait s'allumer , lui reste éteint !!
Donc j'ai certainement une inversion avec le témoin des freins et un problème sur le circuit de freinage  ( électrique certainement car le niveau est bon et les plaquettes récentes....) .


Par contre je me demande comment une inversion est possible ? Le connecteur est raccordé directement sur le circuit imprimé du compteur non ?
Revenir en haut
BIBI63
Membre Amicale 504

Hors ligne

Inscrit le: 02 Nov 2007
Messages: 651
Type de véhicule: 504 cabriolet 1972
Localisation: 63- Les Martres de Veyre

MessagePosté le: Lun 7 Aoû 2017, 14:38    Sujet du message: Témoin lumineux tableau de bord Répondre en citant

Si le diag est bon, tu as surement un problème sur le faisceau avant le connecteur!
_________________
Délégué Auvergne
B12 1972, B12 1974(en pièces détachées)
Revenir en haut
Taratata
Membre Amicale 504

Hors ligne

Inscrit le: 21 Mar 2016
Messages: 106
Type de véhicule: B31 1975
Localisation: 31- Toulouse

MessagePosté le: Mer 9 Aoû 2017, 12:07    Sujet du message: Témoin lumineux tableau de bord Répondre en citant

Je suis en congés , et malheureusement je ne suis pas parti avec ma voiture ( enfin la 504 je veux dire !!  Smile  )
Je me pose une question : sur la platine électronique, la piste qui alimente le voyant " pb frein " , alimente t elle aussi ce fameux voyant qui ne devrait pas avoir d'ampoule ? Au quel cas , il suffirai de remettre l'ampoule dans son logement d'origine ? Je me demande ca , car une inversion , n'expliquerai pas que le mauvais voyant s'allumerai , puisqu'il n'est pas censé être  alimenté sur la piste , non ?
Revenir en haut
