Remplacement d'un faisceau électrique sur 504 pickup


Poster un nouveau sujet   Répondre au sujet    Forum de l'Amicale 504 Index du Forum -> Entretien et Restauration -> Electricité et éclairage
Sujet précédent :: Sujet suivant
Auteur Message
Rio31


Hors ligne

Inscrit le: 19 Sep 2014
Messages: 16
Type de véhicule: 504 pick up
Localisation: 31230 Riolas sud Toulouse

MessagePosté le: Lun 6 Oct 2014, 23:44    Sujet du message: Remplacement d'un faisceau électrique sur 504 pickup Répondre en citant

PublicitéSupprimer les publicités ?
Bonjour,
Nous avons discuté récemment de l'intérêt de mettre une rubrique Tutoriels dans le forum pour mutualiser les connaissances de chacun. Je ne sais pas si cette rubrique verra le jour, en attendant voici un sujet sur le changement d'un faisceau électrique de mon pickup 504.


J'ai sur cette voiture des problèmes de démarrage (le relais colle mais le démarreur ne tourne pas toujours ...) qui semble venir d'un problème électrique car çà marche toujours mieux quand la batterie est bien chargée ou avec l'aide d'une batterie extérieure et c'est aussi l'avis de mon garagiste Peugeot. J'ai effectivement vu des fils en assez mauvais état sur le faisceau qui gère la charge batterie, le préchauffage et le démarreur et j'ai donc décidé de le remplacer. Ce post décrit ce que j'ai fait sans aucune prétention, çà pourra peut être servir à d'autres car la méthode peut s'étendre à tout type de faisceau.


L'examen des plans électriques de la voiture m'ont vite convaincu qu'il n'y avait rien à tirer de ce côté là, aucun des différents plans que j'ai ne correspond à la réalité, même pas celui du livret d'entretien de la voiture !! De plus différentes interventions durant la vie de voiture font qu'il est difficile de retrouver les références des câbles. J'ai commencé alors à faire des schémas des différentes connections mais là aussi çà s'est vite révélé ingérable.


J'ai donc décidé de démonter le faisceau en démontant en même temps de maximum d'éléments connectés en l'occurrence le boitier de préchauffage et le régulateur, les autres connections (alternateur, démarreur, thermostats huile et eau ...) étant faciles à retrouver.


Voici le faisceau démonté


J'ai ensuite "démailloté" le faisceau en prenant soin de marquer chaque embranchement par un collier en nylon pour garder la forme du faisceau

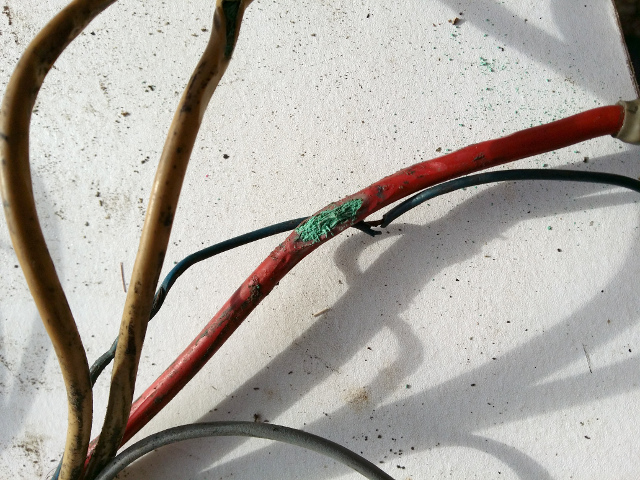

Et j'ai effectivement trouver quelques dégâts sur certains fils :

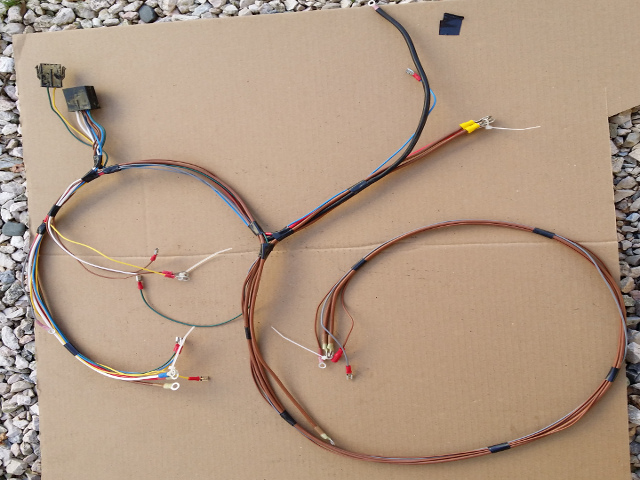

Il suffit ensuite de reconstruire un faisceau en respectant la longueur de chaque fil, sa section, ses cosses, sa couleur (ce n'est pas obligatoire mais plus simple) et les différents trajets en matérialisant chaque embranchement par un collier nylon ou un tour de scotch.



A noter que j'ai conservé les 2 connecteurs d'origine en remplaçant les cosses mâles.

Il ne reste plus qu'à reconnecter soigneusement le régulateur et le boitier de préchauffage, de "remmailloter" le nouveau faisceau, de protéger certaines parties par une gaine haute température et de remonter l'ensemble.

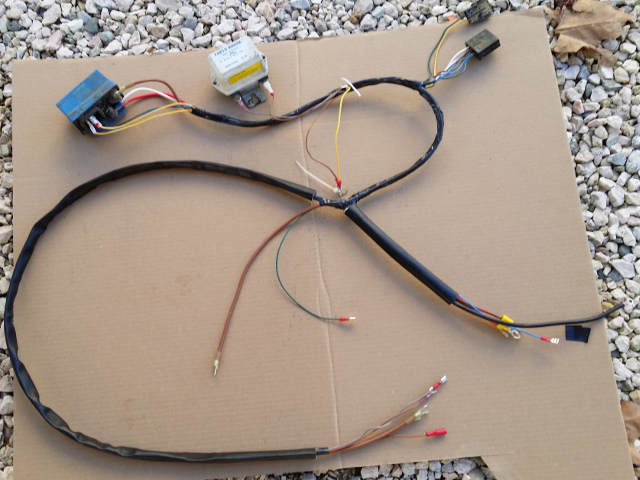

Le faisceau terminé :



Pour terminer, j'ai acheté tous les composants sur le site anglais http://www.autoelectricsupplies.co.uk des prix très compétitifs et une livraison express en 3 jours !!


J'espère maintenant que mes problèmes de démarrage seront réglés ! La suite au prochain numéro
A+
Jacques


Dernière édition par Rio31 le Mar 7 Oct 2014, 21:31; édité 1 fois
