MessagePosté le: Lun 29 Sep 2014, 18:34    Sujet du message: Prise d'air sur collecteur admission V6 Répondre en citant

PublicitéSupprimer les publicités ?
Bonjour à tous !


J'ai démonté l'ensemble carbu/collecteur d'admission sur ma C33 pour changer les durites et les joints sur le circuit d'eau au centre du V.
Après avoir changé les joints du collecteur d'admission ainsi que les joints des 2 carbus, je dois remonter.


A l'arrière du collecteur d'admission, il y'a 4 prises pour y brancher des durites.

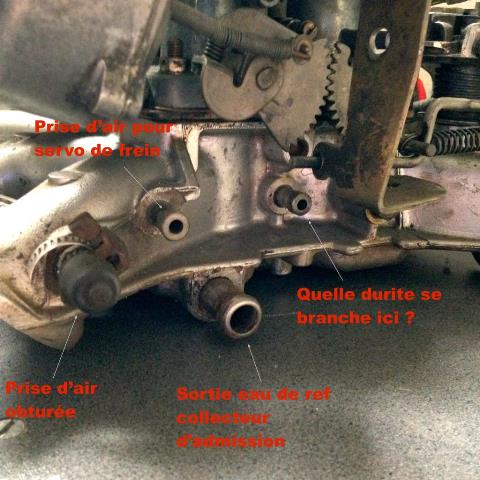

Il y'a la sortie d'eau de refroidissement du collecteur. Il y'a la prise d'air du servo de freinage, il y'a une autre prise d'air obturée par un bouchon, et une 3eme prise d'air dont j'ignore l'utilité. Et c'est là mon problème. Quelqu'un saurait il quoi brancher à cet endroit ? J'appelle les propriétaires de C31/33 à jeter un oeil sous leurs capot...
Ces branchements se présentent sous la forme d'un embout cylindrique terminé par une tête hexagonale.

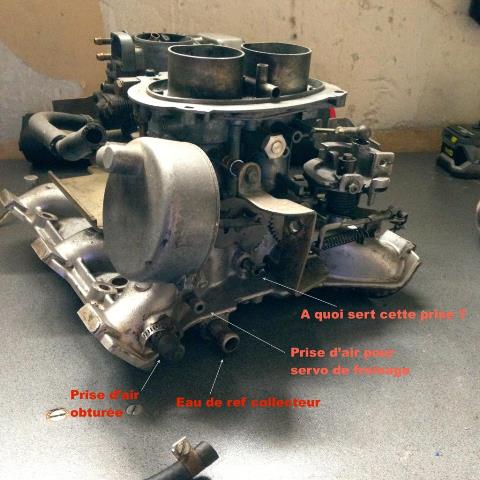

Photo :





Merci d'avance pour vos suggestions !!!
_________________
504 C33 1975
Jaguar XJ-S V12 1987
MGA Coupe 1600 mk1 1960 en cours de préparation FIA
Porsche 944 1983
RETROMOTIV
Revenir en haut
julien
Membre Amicale 504

Hors ligne

Inscrit le: 04 Avr 2007
Messages: 1 345
Type de véhicule: 2 504 : 1 cabriolet V6 et 1 coupé V6 BVA
Localisation: 18- Bourges

MessagePosté le: Lun 29 Sep 2014, 19:11    Sujet du message: Prise d'air sur collecteur admission V6 Répondre en citant

C'est pas la durite qui va à la capsule de dépression de boite auto?


A+


Julien.
Revenir en haut
Frédéric76


Hors ligne

Inscrit le: 07 Sep 2013
Messages: 55
Type de véhicule: 504C33
Localisation: 76- Le Havre

MessagePosté le: Lun 29 Sep 2014, 19:43    Sujet du message: Prise d'air sur collecteur admission V6 Répondre en citant

Merci Julien,Je viens d'aller vérifier ton hypothèse, mais non. Le tuyau qui part vers la boite est pris sur un raccord en "T" sur la durite tressée du servo de freinage..Est-il possible que ce soit un bidouillage ? Comment c'est monté sur la tienne ?
_________________
504 C33 1975
Jaguar XJ-S V12 1987
MGA Coupe 1600 mk1 1960 en cours de préparation FIA
Porsche 944 1983
RETROMOTIV
Revenir en haut
julien
Membre Amicale 504

Hors ligne

Inscrit le: 04 Avr 2007
Messages: 1 345
Type de véhicule: 2 504 : 1 cabriolet V6 et 1 coupé V6 BVA
Localisation: 18- Bourges

MessagePosté le: Lun 29 Sep 2014, 23:02    Sujet du message: Prise d'air sur collecteur admission V6 Répondre en citant

Je ne l'ai pas sous la main, mais je sais que les prises de dépression sont bien branchées, il n'y a pas 2 bouchons...


A+


Julien.
Revenir en haut
julien
Membre Amicale 504

Hors ligne

Inscrit le: 04 Avr 2007
Messages: 1 345
Type de véhicule: 2 504 : 1 cabriolet V6 et 1 coupé V6 BVA
Localisation: 18- Bourges

MessagePosté le: Lun 29 Sep 2014, 23:12    Sujet du message: Prise d'air sur collecteur admission V6 Répondre en citant

C'est pas le départ pour la membrane de Dash-pot. Je crois que cela s'appelle comme cela.


A+


Julien.
Revenir en haut
Frédéric76


Hors ligne

Inscrit le: 07 Sep 2013
Messages: 55
Type de véhicule: 504C33
Localisation: 76- Le Havre

MessagePosté le: Lun 29 Sep 2014, 23:55    Sujet du message: Prise d'air sur collecteur admission V6 Répondre en citant

Dash-pot ? Faut que tu m'expliques !  Smile
La prise d'air de l'allumeur se fait sur le petit carbu (le 34), ensuite celle des freins est bien localisée, celle de la boite aussi.. M'en reste une. Je commence à me demander si elle était bien branchée..


Ça serait pratique si quelqu'un avait un coupé C31 à portée de flash pour me faire une petite photo..
_________________
504 C33 1975
Jaguar XJ-S V12 1987
MGA Coupe 1600 mk1 1960 en cours de préparation FIA
Porsche 944 1983
RETROMOTIV
Revenir en haut
eric nc


Hors ligne

Inscrit le: 23 Déc 2006
Messages: 293
Type de véhicule: 504 c12 + 504 b31 + 404 cab + 404 coupé
Localisation: 98- Nouméa

MessagePosté le: Mar 30 Sep 2014, 01:28    Sujet du message: Prise d'air sur collecteur admission V6 Répondre en citant

Sur mon B31 c' est relié au bouchon de remplissage d' huile moteur (reniflard ?).
Revenir en haut
julien
Membre Amicale 504

Hors ligne

Inscrit le: 04 Avr 2007
Messages: 1 345
Type de véhicule: 2 504 : 1 cabriolet V6 et 1 coupé V6 BVA
Localisation: 18- Bourges

MessagePosté le: Mar 30 Sep 2014, 07:38    Sujet du message: Prise d'air sur collecteur admission V6 Répondre en citant

Ben c'est pas normal, le tuyau du reniflard rentre dans la boite à air normalement...


A+


Julien.
Revenir en haut
Gui78
Membre Amicale 504

Hors ligne

Inscrit le: 06 Juin 2012
Messages: 958
Type de véhicule: B31-1977
Localisation: 78- Croissy sur Seine

MessagePosté le: Mar 30 Sep 2014, 18:03    Sujet du message: Prise d'air sur collecteur admission V6 Répondre en citant

eric nc a écrit:
Sur mon B31 c' est relié au bouchon de remplissage d' huile moteur (reniflard ?).


Pareil, sur le bouchon d'huile il y a deux conduits :
- le premier ouvert ramène les vapeurs d'huiles dans la boite à air,
- le second va vers ce raccord, mais sur la mienne il est obturé par une vis dans le bouchon d'huile (qui a l'air de série), donc... il ne sert à rien !

Que celui qui a une idée de ce circuit nous fasse signe...
Est-ce un éventuel retour ? Mais alors pourquoi le boucher ? Et s'il ne sert à rien pourquoi avoir prévu une durite de plus d'1m de long ?

Mystère de la conception du V6 PRV...
_________________
Sur la route en 504 cabriolet
Revenir en haut
edec


Hors ligne

Inscrit le: 07 Nov 2006
Messages: 47
Type de véhicule: 504B31 C14
Localisation: 14- Caen

MessagePosté le: Mar 30 Sep 2014, 19:07    Sujet du message: Prise d'air sur collecteur admission V6 Répondre en citant

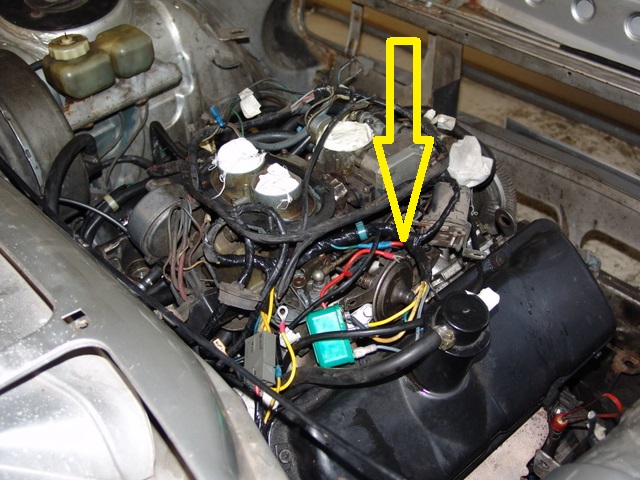

c'est bien la prise de branchement du Dash pot.
Pour celles qui ont encore cet accessoire. Souvent retiré ou suivant le millesime non monté en usine.
C'est une capsule à depression branchée sur le collecteur, elle est chargée de reouvrir legerement le carbu en phase de deceleration. Le but est de reduire la pollution.
Revenir en haut
Frédéric76


Hors ligne

Inscrit le: 07 Sep 2013
Messages: 55
Type de véhicule: 504C33
Localisation: 76- Le Havre

MessagePosté le: Mar 30 Sep 2014, 19:12    Sujet du message: Prise d'air sur collecteur admission V6 Répondre en citant

Merci eric nc et Gui, c'est effectivement cela. Sur le reniflard, il y'a 2 sorties, une vers le filtre à air et l'autre sur le collecteur d'admission.
Pour info, sur la mienne, ce tuyau n'est pas bouchée, Gui.


J'ai déjà vu ce tuyau bouché sur d'autres auto, pour éviter d'encrasser le moteur soit disant et pour gagner quelques chevaux. Les vapeurs d'huile du haut moteur étant ré-aspirées pour être brulées dans le moteur, certains craignent l'encrassement à terme. D'autres préfèrent remplacer cette apport d'air huileux par de l'air frais en débranchant les durites de reniflards.


Personnellement, je vais rebrancher comme c'était.


Merci edec et julien pour la solution du Dash-pot, mais mon moteur n'est pas (plus ?) équipé de ce système, et mon branchement se trouve vers l'arrière du collecteur et non sur le coté droit comme sur ta photo. Du coup, je suis curieux de savoir où se branche ta durite de reniflard que l'on voit partir vers l'arrière de ton moteur ?


Merci pour votre aide, vous êtes top !  Wink
_________________
504 C33 1975
Jaguar XJ-S V12 1987
MGA Coupe 1600 mk1 1960 en cours de préparation FIA
Porsche 944 1983
RETROMOTIV
Revenir en haut
edec


Hors ligne

Inscrit le: 07 Nov 2006
Messages: 47
Type de véhicule: 504B31 C14
Localisation: 14- Caen

MessagePosté le: Mar 30 Sep 2014, 19:15    Sujet du message: Prise d'air sur collecteur admission V6 Répondre en citant

sur la prise d'air obstruée de ta premiere photo Okay
Revenir en haut
Frédéric76


Hors ligne

Inscrit le: 07 Sep 2013
Messages: 55
Type de véhicule: 504C33
Localisation: 76- Le Havre

MessagePosté le: Mar 30 Sep 2014, 19:17    Sujet du message: Prise d'air sur collecteur admission V6 Répondre en citant

edec a écrit:
sur la prise d'air obstruée de ta premiere photo Okay


Tout s'explique. Merci encore.
_________________
504 C33 1975
Jaguar XJ-S V12 1987
MGA Coupe 1600 mk1 1960 en cours de préparation FIA
Porsche 944 1983
RETROMOTIV
Revenir en haut
Gui78
Membre Amicale 504

Hors ligne

Inscrit le: 06 Juin 2012
Messages: 958
Type de véhicule: B31-1977
Localisation: 78- Croissy sur Seine

MessagePosté le: Mar 30 Sep 2014, 19:36    Sujet du message: Prise d'air sur collecteur admission V6 Répondre en citant

Du coup ça me donne envie de retirer cette vis, pour voir...
_________________
Sur la route en 504 cabriolet
Revenir en haut
Frédéric76


Hors ligne

Inscrit le: 07 Sep 2013
Messages: 55
Type de véhicule: 504C33
Localisation: 76- Le Havre

MessagePosté le: Mar 30 Sep 2014, 19:45    Sujet du message: Prise d'air sur collecteur admission V6 Répondre en citant

Ça ne devrait pas changer grand chose hormis la remettre dans sa configuration d'origine.
_________________
504 C33 1975
Jaguar XJ-S V12 1987
MGA Coupe 1600 mk1 1960 en cours de préparation FIA
Porsche 944 1983
RETROMOTIV
Revenir en haut
