Durite d'air - Pompe à injection
Aller à la page: 1, 2  >

Poster un nouveau sujet   Répondre au sujet    Forum de l'Amicale 504 Index du Forum -> Entretien et Restauration -> Moteur et périphérique
Sujet précédent :: Sujet suivant
Auteur Message
Thierry504


Hors ligne

Inscrit le: 02 Jan 2007
Messages: 850
Type de véhicule: B12
Localisation: 83- VAR

MessagePosté le: Ven 3 Juin 2011, 21:36    Sujet du message: Durite d'air - Pompe à injection Répondre en citant

PublicitéSupprimer les publicités ?

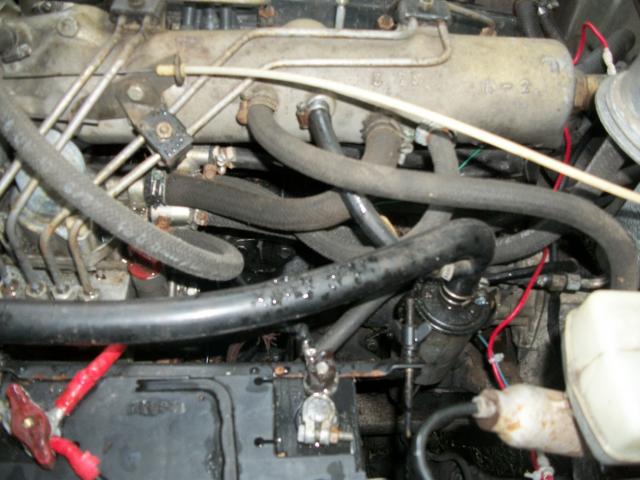

Bonsoir, je suis arrivé à la repose de ma pompe à injection.
Pour ce qui est des durites d'eau et d'essence j'ai trouvé mon bonheur assez facilement.
Mais je ne parviens pas à trouver les durites d'air "armé" et "rigide", qui ne se déforment pas sous l'effet de la dépression.
Les références Peugeot ne donnent rien, et chez les revendeurs habituels, on ne trouve pas ce genre de durite.


Si quelqu'un à déjà effectué ces remplacements, merci de me faire partager votre expérience.
_________________
Cordialement
Thierry
Revenir en haut
toutatis
Invité

Hors ligne




MessagePosté le: Sam 4 Juin 2011, 08:28    Sujet du message: Durite d'air - Pompe à injection Répondre en citant

salut
moi, j'ai pris de la durite d'assistance de frein pour le mastervac, elle est tissée au dessus elle se vends au métre mais elle est assez cher.


Sinon as tu refais ta pompe, et si oui as tu un listing des joints avec leurs dimensions et un plan d'assemblage, stp ?
merci
Revenir en haut
Thierry504


Hors ligne

Inscrit le: 02 Jan 2007
Messages: 850
Type de véhicule: B12
Localisation: 83- VAR

MessagePosté le: Sam 4 Juin 2011, 21:50    Sujet du message: Durite d'air - Pompe à injection Répondre en citant

Merci Toutatis pour ta réponse, mais ou as tu trouvé ce produit ?


Je n'ai pas refait ma pompe a injection, elle fonctionnait correctement jusqu'a présent, alors j'espère quelle va pas changer. J'ai refait le moteur par contre : segments coussinets paliers . . .
_________________
Cordialement
Thierry
Revenir en haut
toutatis
Invité

Hors ligne




MessagePosté le: Sam 4 Juin 2011, 22:13    Sujet du message: Durite d'air - Pompe à injection Répondre en citant

j'ai trouvé la durite chez peugeot, j'ai un pote mécano qui y bosse Smile
a+
Revenir en haut
Sylvain_F


Hors ligne

Inscrit le: 26 Juin 2010
Messages: 177
Type de véhicule: C12 octobre 1970
Localisation: 31- Toulouse

MessagePosté le: Jeu 23 Avr 2015, 12:08    Sujet du message: Durite d'air - Pompe à injection Répondre en citant

Bonjour,


Je ré-ouvre ce sujet car je vais changer toutes mes durites dont celles d'air de la pompe à injection.


Certaines durites sont renforcées pour la dépression d'air mais je ne sais pas exactement lesquelles.

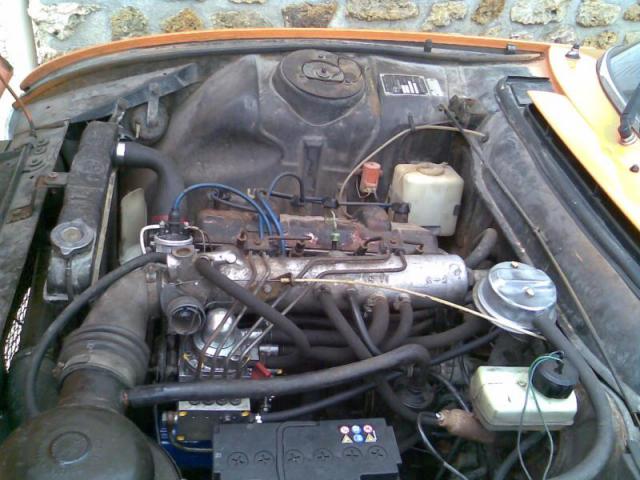

Sur mon moteur à peu près une durite sur deux est renforcée par un tissu tressé mais je ne sur pas certain que le montage soit bon.
J'ai pu mesurer des durites de diamètre intérieur 9, 10 et 13mm.
Quelqu'un sait-il quelles durites est en dépression et nécessite le renforcement ?


Pour l’achat j'ai vu qu'il y avait ces durites chez série 04 en diamètre 9.5mm mais le prix est élevé et le diamètre pas tout à fait le bon.
http://www.serie04.com/fr/tagora-mastervac-compensateur-pompe-a-vide-pedale/8577-durite.html

Je pense me tourner vers de la durite silicone renforcée pour dépression d'air.


Merci d'avance
Revenir en haut
Thierry504


Hors ligne

Inscrit le: 02 Jan 2007
Messages: 850
Type de véhicule: B12
Localisation: 83- VAR

MessagePosté le: Jeu 23 Avr 2015, 18:36    Sujet du message: Durite d'air - Pompe à injection Répondre en citant

Bon courage dans tes recherches, mais pour ma part je n'ai pas trouvé de tuyauterie "blindées".
J'ai remplacé celles d'origine par des modèles en caoutchouc épais, et ça marche
.
Maintenant il est pas dit qu'avec des tuyauteries similaires à l'origine, j'aurais peut-être un meilleur fonctionnement.
Mais je n'ai pas de soucis de ce coté là.
_________________
Cordialement
Thierry
Revenir en haut
Sylvain_F


Hors ligne

Inscrit le: 26 Juin 2010
Messages: 177
Type de véhicule: C12 octobre 1970
Localisation: 31- Toulouse

MessagePosté le: Ven 24 Avr 2015, 12:04    Sujet du message: Durite d'air - Pompe à injection Répondre en citant

Ok merci je vais donc prendre des durites épaisses caoutchouc ou silicone noir parce que les bleues ça fait vraiment kéké  Rolling Eyes

D'après les photos que j'ai pu voir sur internet les durites venant en a, b, d et e sur ce schéma sont renforcées.








Revenir en haut
ppijcke
Membre Amicale 504

Hors ligne

Inscrit le: 29 Avr 2012
Messages: 58
Type de véhicule: 504 Cabriolet
Localisation: BELGIQUE

MessagePosté le: Sam 25 Avr 2015, 11:03    Sujet du message: Durite d'air - Pompe à injection Répondre en citant

Bonjour Thierry,

J'ai trouvé chez Berkel Industrial (Hollande) des tuyaux dépression tressée galva dans les dimensions (int/ext) comme l'originale. La qualité est superbe, tout comme l'aspect visuel.
Si tu veux, je peux t'envoyer une copy du bon de commande.

A+
Philippe
Revenir en haut
ppijcke
Membre Amicale 504

Hors ligne

Inscrit le: 29 Avr 2012
Messages: 58
Type de véhicule: 504 Cabriolet
Localisation: BELGIQUE

MessagePosté le: Sam 25 Avr 2015, 11:09    Sujet du message: Durite d'air - Pompe à injection Répondre en citant

J'essaie d'envoyer la photo..

Dernière édition par ppijcke le Sam 25 Avr 2015, 21:04; édité 1 fois
Revenir en haut
Thierry504


Hors ligne

Inscrit le: 02 Jan 2007
Messages: 850
Type de véhicule: B12
Localisation: 83- VAR

MessagePosté le: Sam 25 Avr 2015, 15:52    Sujet du message: Durite d'air - Pompe à injection Répondre en citant

Salut,
j'ai fait un tour sur le sitede Berkel, c'est pas toujours facile de s'y retrouver avec le traducteur.

Si tu peux me faire parvenir une copie du bon de commande, cela me permettrait de me faire une idée !
_________________
Cordialement
Thierry
Revenir en haut
ppijcke
Membre Amicale 504

Hors ligne

Inscrit le: 29 Avr 2012
Messages: 58
Type de véhicule: 504 Cabriolet
Localisation: BELGIQUE

MessagePosté le: Sam 25 Avr 2015, 21:27    Sujet du message: Durite d'air - Pompe à injection Répondre en citant



http://www.sendspace.com/file/uwao9e

Pour le mastervac, j'ai utilise un tuyau silicone épais que j'avais encore disponible, donc sur la commande Berkel il-y-a seulement les 4 qui vont a la pompe (avec les dimensions).

Bonne soirée.
Revenir en haut
Thierry504


Hors ligne

Inscrit le: 02 Jan 2007
Messages: 850
Type de véhicule: B12
Localisation: 83- VAR

MessagePosté le: Dim 26 Avr 2015, 06:11    Sujet du message: Durite d'air - Pompe à injection Répondre en citant

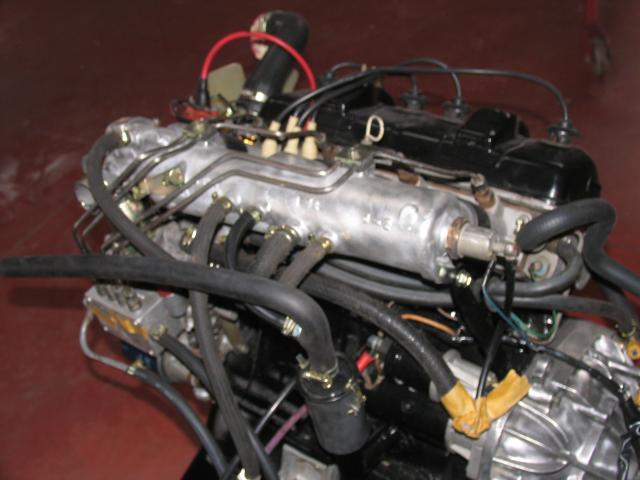

Et dire que je trouvais mon moteur propre, quand je vois le tien, je le trouve rutilant.

Qu'as-tu fait au master-vac, Bichromatage ?
_________________
Cordialement
Thierry
Revenir en haut
504 la classe!
Membre Amicale 504

Hors ligne

Inscrit le: 11 Oct 2013
Messages: 261
Type de véhicule: C12 de 1972
Localisation: 13- Aubagne

MessagePosté le: Mer 6 Mai 2015, 21:44    Sujet du message: Durite d'air - Pompe à injection Répondre en citant

Effectivement, une vraie bijouterie ce moteur. Qu'il est beau! Bravo.
Revenir en haut
Sylvain_F


Hors ligne

Inscrit le: 26 Juin 2010
Messages: 177
Type de véhicule: C12 octobre 1970
Localisation: 31- Toulouse

MessagePosté le: Ven 8 Mai 2015, 14:17    Sujet du message: Durite d'air - Pompe à injection Répondre en citant

La c'est carrément de la durite aviation, ça se trouve en France même en diamètre 13mm.
Mais j'ai préféré commander de la durite à dépression d'air en silicone :
http://www.advancedfluidsolutions.co.uk/black-silicone-vacuum-hose-tubing-39-c.asp
On verra si c'est assez rigide et si tout fonctionne bien, je vous tiendrai au courant

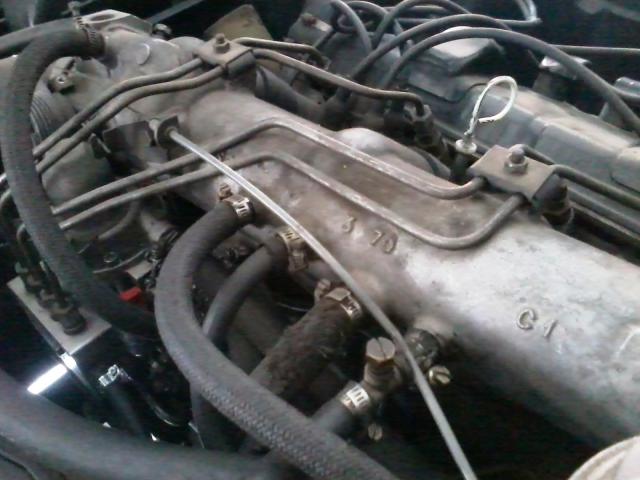

Par contre sur une de mes durites il y a un petit robinet qui n'est pas d'origine. Avez vous déjà vu ce montage ?

Je tenterai de le retirer pour voir ce que ça donne.
Revenir en haut
Phil Traere


Hors ligne

Inscrit le: 01 Nov 2006
Messages: 1 524
Type de véhicule: 504 Cabriolet
Localisation: 44- LOIRE-ATLANTIQUE

MessagePosté le: Dim 10 Mai 2015, 09:31    Sujet du message: Durite d'air - Pompe à injection Répondre en citant

Il te faut surtout de la durit tressée mais tressée dans le silicone.  Nos tuyaux subissent une dépression, il faut donc qu'il soit protégé conter l'écrasement.

La durit "aviation" ou autre tressée sur l'extérieur est faite pour résister aux très fortes pressions qui s'exercent dans le tuyau. Elle résiste mieux à l'éclatement. Ce n'est pas notre cas ici. Une durit "aviation" pourra aussi s'écraser sous une dépression avec l'inconvénient qu'on ne verra rien de l'extérieur.

Pour trouver du bon tuyau, tu peux en avoir chez les pros de l'hydraulique à coté de chez toi mais aussi sur Ebay en cherchant bien ;-) La tresse n'est pas forcément à l'extérieur donc faut bien regarder la vue en coupe.

Phil
