Réfection pivot d'amortisseur
Aller à la page: <  1, 2, 3  >

Poster un nouveau sujet   Répondre au sujet    Forum de l'Amicale 504 Index du Forum -> Entretien et Restauration -> Suspensions et roues
Sujet précédent :: Sujet suivant
Auteur Message
Zedog


Hors ligne

Inscrit le: 20 Nov 2006
Messages: 1 169
Type de véhicule: C12+C32 1981 - 205 GTI 1.9 AM87 - 505 Turbo injection AM84 - 306 cabriolet 03/2002
Localisation: Liège, BELGIQUE

MessagePosté le: Jeu 21 Oct 2010, 09:23    Sujet du message: Re: Réfection pivot d'amortisseur Répondre en citant

PublicitéSupprimer les publicités ?
kevlar900z a écrit:


Etape 2 : Là ça se complique, on découvre l'écrou de maintient de la rotule, pour la dévisser soit on connaît quelqu'un qui possède l'outil adéquat
ou alors il reste la possibilité d'en fabriquer un ( ce que j'ai fait non s'en mal ) J'ai plus loin dans le topic une photo de ma "douille" fait maison.


Ha oui tiens François, tu peux nous dire comment tu as fabriqué l'outil ?
_________________
"Elle était neuve à l'époque... Elle sentait la voiture toute neuve. Ce qui est bien la meilleure odeur au monde. A part une ch... peut-être" G. Lebay
Revenir en haut
Visiter le site web du posteur
rvv6ti


Hors ligne

Inscrit le: 03 Jan 2008
Messages: 419
Type de véhicule: 504v6ti
Localisation: 25- Raynans

MessagePosté le: Jeu 21 Oct 2010, 13:02    Sujet du message: Réfection pivot d'amortisseur Répondre en citant

vous trouverez chez AD la douille Facom au prix de 70 € pour l ecrou interieur, sinon prendre une douille de 16 et la meuler et la finir a la lime

j ai fait mon train avant  sans faire de reportage photos Embarassed  mais je felicite et je remercie kevlar900z :monsmiley10:  je fais juste une remarque par rapport

a la 1er photo ( ne pas serrer la jambe d amortisseur dans l etau ) mais sur les 2 parties planes du  pivot )

pour ce qui est des pieces : j ai acheté chez serie 04 ainsi que tous les silents bloc, les bielettes, les articones, & toute visserie ( vis & nylstop )

2 eme remarque ; je n ai pas collé , juste maté les ecrous comme a l origine

mon v6ti est de 1979 & c est la 1 ere fois que je renove le train avant et j espere que c est reparti pour autant de temps

encore Merci  a kevlar900z qui a prit le temps de faire les photos pendant les réparations et de faire ce reportage 20 sur 20

a+ rvv6ti Wink
Revenir en haut
kevlar900z
Invité

Hors ligne




MessagePosté le: Jeu 21 Oct 2010, 13:36    Sujet du message: Réfection pivot Répondre en citant

Pour la douille fait maison, j'avais un ancien écrou intérieur de rotule de dispo. J'ai soudé dans les gorges 4 clous solides + Dans la partie supérieure un boulon. Le tout meulé et ajusté.

Ma douille est très moche :D mais elle à fait son office.

La solution + "pro" à été évoqué par rvv6ti mais je n'avais pas de douille de 16 en rab et j'ai fait ca un dimanche magasin fermé.

Je suis d'un naturel impatient, mais je me soigne :D voila pourquoi j'ai pris ce que j'avais sous la main.

A+ Francois
Revenir en haut
toutatis
Invité

Hors ligne




MessagePosté le: Mer 3 Nov 2010, 15:04    Sujet du message: Réfection pivot d'amortisseur Répondre en citant

bravo Okay
car c'est vraiment pas facile de bricoler et de faire les photos en même temps
MERCI !! :D
Revenir en haut
chris.delarue


Hors ligne

Inscrit le: 14 Jan 2009
Messages: 382
Type de véhicule: 504 C31 et 504 C31
Localisation: La Ferté Bernard

MessagePosté le: Lun 30 Jan 2012, 16:57    Sujet du message: Réfection pivot d'amortisseur Répondre en citant

Est-ce que quelqu'un peut mettre en photo la douille bricolée pour dévisser l'écrou ?
Revenir en haut
chris.delarue


Hors ligne

Inscrit le: 14 Jan 2009
Messages: 382
Type de véhicule: 504 C31 et 504 C31
Localisation: La Ferté Bernard

MessagePosté le: Mar 21 Fév 2012, 22:24    Sujet du message: Réfection pivot d'amortisseur Répondre en citant

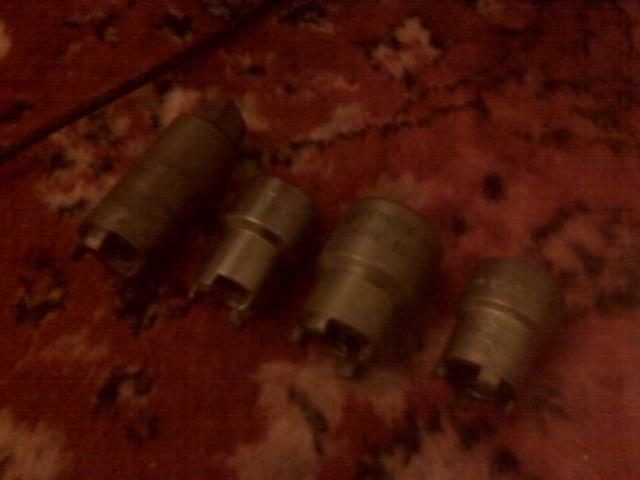

Les gentils profs du Lycée Technique Camille Jenatzy ou je fais ma formation de carrosserie m'ont  prêté la fameuse douille, j'ai même le choix entre plusieurs tailles :


Revenir en haut
huberiv


Hors ligne

Inscrit le: 25 Mai 2007
Messages: 1 392
Type de véhicule: 504 Coupe
Localisation: 91- Viry-Châtillon

MessagePosté le: Mar 21 Fév 2012, 22:59    Sujet du message: Réfection pivot d'amortisseur Répondre en citant

  Okay     c'est celle de gauche
_________________
HUB
504 c12 1979
(205 XTD 205 XSD 205 CAB)
Revenir en haut
barronB14


Hors ligne

Inscrit le: 23 Oct 2006
Messages: 2 235
Type de véhicule: cab auto 1972
Localisation: 93-33

MessagePosté le: Mer 22 Fév 2012, 19:09    Sujet du message: Réfection pivot d'amortisseur Répondre en citant

chris.delarue a écrit:
Les gentils profs du Lycée Technique Camille Jenatzy ou je fais ma formation de carrosserie m'ont  prêté la fameuse douille, j'ai même le choix entre plusieurs tailles :


avant de les rendre il faut que tu comptes tes douilles ! :mrgreen:
_________________
porsche 993 targa , DS4 180 cv EAT6
Revenir en haut
chris.delarue


Hors ligne

Inscrit le: 14 Jan 2009
Messages: 382
Type de véhicule: 504 C31 et 504 C31
Localisation: La Ferté Bernard

MessagePosté le: Mar 20 Mar 2012, 18:01    Sujet du message: Réfection pivot d'amortisseur Répondre en citant

maintenant que j'ai réussi à desserer cet ecrou bizarre, j'ai un des 2 amortisseurs qui ne veux pas sortir de la jambe de force.
Revenir en haut
wurscht


Hors ligne

Inscrit le: 11 Mar 2010
Messages: 26
Type de véhicule: 504
Localisation: AUTRICHE

MessagePosté le: Ven 23 Mar 2012, 10:48    Sujet du message: Réfection pivot d'amortisseur Répondre en citant

Merci! Okay
Revenir en haut
DRAX550


Hors ligne

Inscrit le: 09 Juil 2010
Messages: 80
Type de véhicule: 504 cabriolet
Localisation: Saumur

MessagePosté le: Dim 13 Mai 2012, 10:12    Sujet du message: Réfection pivot d'amortisseur Répondre en citant

Bonjour,

Suite à son dernier contrôle technique qui me signalait la rotule de pivot d'amortisseur HS du côté gauche, je me suis lancé hier , à partir de ce super post dans le changement de celui-ci. J'avais fait réalisé au préalable le fameux outil qui permet de retirer l'espèce de vis de serrage. Tout s'est bien passé sauf qu'il ma fallu déposer complètement l'étrier de frein. J'ai donc été bon pour une purge générale des freins.

Merci donc pour ce reportage qui, en s'aidant du CD "revue technique tome 2" permet d'aborder sereinement la réparation.

Bonne semaine
_________________
504CC 1970
Revenir en haut
chris.delarue


Hors ligne

Inscrit le: 14 Jan 2009
Messages: 382
Type de véhicule: 504 C31 et 504 C31
Localisation: La Ferté Bernard

MessagePosté le: Lun 4 Juin 2012, 20:07    Sujet du message: Réfection pivot d'amortisseur Répondre en citant

Pour ceux que ça intéresse, j'ai réussi à sortir l'amortisseur de la jambe de force en accrochant une extrémité à un poteau et l'autre à mon tracteur, c'est sorti nickel sans rien abîmer.
Si vous avez le même problème, apportez moi vos jambes de force, je m'en occupe.
Revenir en haut
coupe504-1971


Hors ligne

Inscrit le: 27 Aoû 2011
Messages: 155
Type de véhicule: 504 coupé 1971 BA (c14)
Localisation: 91- ESSONNE

MessagePosté le: Lun 25 Juin 2012, 16:19    Sujet du message: Réfection pivot d'amortisseur Répondre en citant

Bonjour à tous,

Je dois moi aussi changer les rotules qui sont sèches et ne retiennent plus la graisse que j'injecte dedans.

Sur un site de pièces bien connu, Oscaro pour ne pas le citer, il y a des kits complets à prix très raisonnable.

Sauriez-vous me dire si ces kits complets dispensent du fameux outil spécial ?

http://www.oscaro.com/rotule-de-suspension-peugeot-504-coupe-cabriolet-2-0-…

Merci de votre aide,
_________________
504 coupé 1971 boite automatique
Revenir en haut
Thierry504


Hors ligne

Inscrit le: 02 Jan 2007
Messages: 850
Type de véhicule: B12
Localisation: 83- VAR

MessagePosté le: Lun 25 Juin 2012, 19:35    Sujet du message: Réfection pivot d'amortisseur Répondre en citant

Je peux te dire que les photos de ton lien oscaro ne correspondent pas a celles montées sur mon cab 2 litres B12 de 79.
Elles ressemblent plutot à des rotules de V6 ou de serie 3 ! (d'après ma doc)
Les specialistes le confirmeront j'espère ...
_________________
Cordialement
Thierry
Revenir en haut
chris.delarue


Hors ligne

Inscrit le: 14 Jan 2009
Messages: 382
Type de véhicule: 504 C31 et 504 C31
Localisation: La Ferté Bernard

MessagePosté le: Lun 25 Juin 2012, 20:31    Sujet du message: Réfection pivot d'amortisseur Répondre en citant

Chez Yakarouler, ils ont toujours plus de pièces que chez Oscaro.
Ils ont les bonnes rotules :
http://www.yakarouler.com/reference/sasic/6403133,180,

5,85€ ça fait pas cher, je les ai achetées pour le cabriolet de mon père.
En plus tu es à Wissous et Yakarouler à une boutique à Thiais...

Si tu as besoin je peux venir te voir, j'ai toujours l'outil spécial que m'a gentiment prêté un prof du Lycée Automobile Camille Jenatzy de Paris
Revenir en haut
