Réfection pivot d'amortisseur
Aller à la page: 1, 2, 3  >

Poster un nouveau sujet   Répondre au sujet    Forum de l'Amicale 504 Index du Forum -> Entretien et Restauration -> Suspensions et roues
Sujet précédent :: Sujet suivant
Auteur Message
kevlar900z
Invité

Hors ligne




MessagePosté le: Sam 16 Oct 2010, 15:52    Sujet du message: Réfection pivot d'amortisseur Répondre en citant

PublicitéSupprimer les publicités ?
Bonjour, à tous

Content de pouvoir bénéficier des conseils avisés des différents membres de l'amicale, j'aimerai apporter ma petite pierre au forum.

Je tiens à préciser que cet exercice est pour moi une première.

J'ai remplacé les différentes pièces contenus sous la jambe de force de l'amortisseur et vous propose un topic la-dessus.

Certains d'entre vous plus expérimentés que moi l'ont sûrement déjà fait, si j'ai commis des erreurs n'hésitez pas à me corriger.

Sur la première photo on peut apercevoir la Jambe de force sur la "table" d'opération.




Etape 1 :  Sur cette photo le premier écrou à dévisser



Etape 2 : Là ça se complique, on découvre l'écrou de maintient de la rotule, pour la dévisser soit on connaît quelqu'un qui possède l'outil adéquat
ou alors il reste la possibilité d'en fabriquer un ( ce que j'ai fait non s'en mal ) J'ai plus loin dans le topic une photo de ma "douille" fait maison.



Etape 3 : L'écrou est déposé



Etape 4 : Dépose du demi- coussinet inférieure ( par inférieure il faut comprendre celui qui se trouve au plus bas quand la jambe de force est installée sur la voiture )

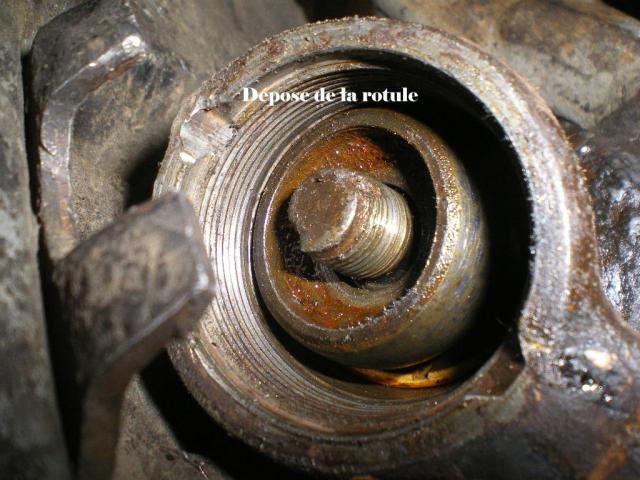

Etape 5 : Découverte et dépose de la rotule



Etape 6 : Dépose du bras et le pivot se retrouve libre

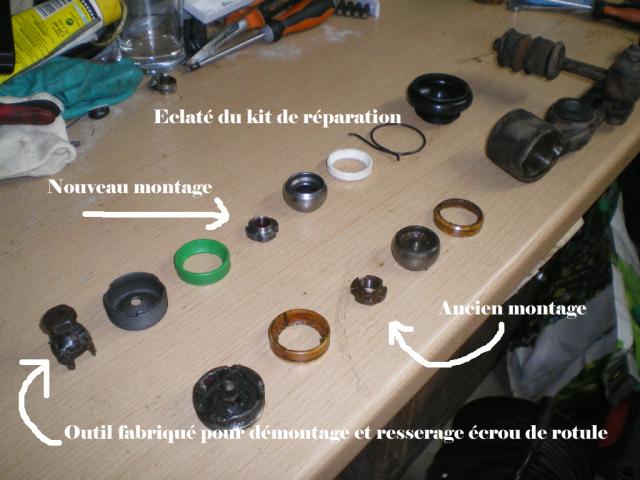

Etape 7 : Sur cette photo on peut apercevoir les différentes pièces constituants le kit de réparation.
ATTENTION il y a deux hauteur différente de demi coussinet. Un coussinet fait 8mm de haut. L'autre 10mm. Ne pas se fier à la couleur dans la revue technique on peut lire que le demi coussinet de couleur verte a une hauteur de 8mm et le blanc 10mm. Dans mon kit c'était juste l'inverse
Il faut donc se fier a la hauteur en prenant un pied a coulisse avant de les monter.



Etape 8 : Mise en place du soufflet protecteur.



Etape 9 : Mise en place du bras équipé du demi-coussinet supérieure de hauteur 8mm



Etape 10: Mise en place de la rotule ( pardon pour la photo, j'avais précisé que c'était une première pou moi :D )

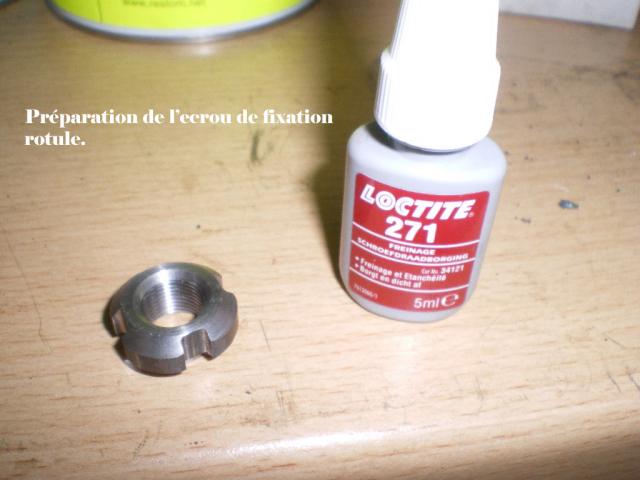

Etape 11: Nouvel écrou de maintient rotule ( la Loctite n'est pas indispensable, mais bon )



Etape 12: On aperçoit l'écrou posé et maté ainsi que la pose du demi-coussinet inférieure de 10mm



Etape 13 : préparation de l'écrou de fermeture avec son graisseur



Etape 14 : Le nouvel écrou en place et maté ( on peut apercevoir également le ressort de maintient du soufflet )



Etape 15 : Graissage final




Et voila! Ce topic n'a aucune prétention , j'ai fait de mon mieux, j'espère qu'il vous a plus.


A+ François
